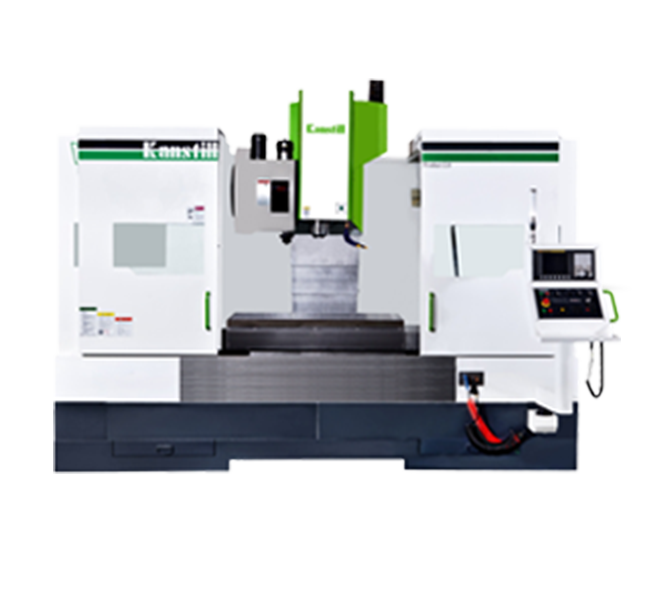

立式數控加工中心是一種高度自動化的多功能數控機床，具有結構緊湊、高精度、多功能、自動化程度高等特點。下面詳細介紹立式數控加工中心的結構：

　　機床本體：立式數控加工中心的機床本體主要由床身、立柱、主軸、進給機構(絲桿、導軌)等組成。床身和立柱采用鑄鐵材質，吸振能力強，有利于提高加工精度。主軸箱采用輕量化設計思路，加工表面形狀精度得到提升。進給機構采用滾珠絲桿和直線導軌，具有高精度和高剛性的特點。

　　數控裝置：數控裝置是數控機床的中樞，由輸入裝置、存儲器、控制器、運算器和輸出裝置等組成。數控裝置通過接收操作人員的指令，經過內部處理后，控制伺服系統實現機床的移動和加工。在計算機數控機床中，由于計算機本身含有運算器、控制器等單元，因此該數控裝置的作用由一臺計算機來完成。

　　伺服系統：伺服系統是數控機床的重要組成部分，負責將數控裝置的電信號轉化為機床的機械動作。伺服系統主要由伺服電機和驅動器組成，根據數控裝置的指令控制機床的移動和加工。

　　輔助裝置：立式數控加工中心的輔助裝置包括液壓、氣動、排削裝置、交換工作臺等。液壓和氣動裝置用于實現機床的自動夾緊、松開等動作;排削裝置用于收集和排放加工過程中產生的切屑;交換工作臺則用于實現自動化加工，提高生產效率。

　　控制系統：立式數控加工中心的控制系統包括開環控制系統和閉環控制系統。開環控制系統通過控制器和運算器對機床進行控制，不加入測量環節;而閉環控制系統則在開環控制系統中加入一個測量裝置，構成閉環控制，可以更好地保證加工精度。

　　機床的通用屬性：立式數控加工中心作為一類數控機床，還具有一些通用的屬性。例如，機床的通用性強，可以適應不同種類和尺寸的零件加工;機床的操作簡便，方便工人快速掌握操作技能;機床的維護保養簡單方便，可以延長機床的使用壽命。

　　總之，立式數控加工中心的結構復雜而精巧，各個組成部分協同工作，使得機床具有高精度、高效率、自動化等特點，適用于各種復雜零件的加工。
